GSoC2024 笔记：使用 Rust 重新实现 procps

#笔记 #Rust #开源

procps 是一套用于收集统计系统信息的套件，也指代一套访问 /proc 文件系统的 API。uutils 的 procps 是用 Rust 重新实现的，而这正好是本次 GSoC 的提案内容。

文章总体很长，请使用右侧 TOC 来跳转

free 命令

用于显示系统中已用和未用内存空间

文件系统

free 命令通过访问 /proc/meminfo 假（pseudo）文件系统来获取原始信息

对于一个该假文件系统文件的典型输出为

Terminal window
❯ cat /proc/meminfo
MemTotal:       32273056 kB
MemFree:          434940 kB
MemAvailable:   21037048 kB
Buffers:              32 kB
Cached:         20893812 kB
SwapCached:            0 kB
Active:         13078828 kB
Inactive:       16008968 kB
Active(anon):    4430756 kB
Inactive(anon):  4009712 kB
Active(file):    8648072 kB
Inactive(file): 11999256 kB
Unevictable:         128 kB
Mlocked:             128 kB
SwapTotal:             0 kB
SwapFree:              0 kB
Zswap:                 0 kB
Zswapped:              0 kB
Dirty:              2880 kB
Writeback:             0 kB
AnonPages:       7908776 kB
Mapped:          1515536 kB
Shmem:            246428 kB
KReclaimable:     417148 kB
Slab:             734004 kB
SReclaimable:     417148 kB
SUnreclaim:       316856 kB
KernelStack:       40940 kB
PageTables:        79788 kB
SecPageTables:         0 kB
NFS_Unstable:          0 kB
Bounce:                0 kB
WritebackTmp:          0 kB
CommitLimit:    16136528 kB
Committed_AS:   20790660 kB
VmallocTotal:   34359738367 kB
VmallocUsed:       92816 kB
VmallocChunk:          0 kB
Percpu:            13312 kB
HardwareCorrupted:     0 kB
AnonHugePages:   1038336 kB
ShmemHugePages:        0 kB
ShmemPmdMapped:        0 kB
FileHugePages:         0 kB
FilePmdMapped:         0 kB
Unaccepted:            0 kB
HugePages_Total:       0
HugePages_Free:        0
HugePages_Rsvd:        0
HugePages_Surp:        0
Hugepagesize:       2048 kB
Hugetlb:               0 kB
DirectMap4k:     3882436 kB
DirectMap2M:    29063168 kB
DirectMap1G:           0 kB

该输出的 kB 单位实际上为 2^10 byte，也就是 1kB = 1024B

解析

解析时应当忽略最后的 kB，实际上解析应当只包含 key 和 value 而不包含末尾的单位

最后的解析结果类型应当是 HashMap<String, u64>

参考文献

tload 命令

tload 命令使用打印终端图形的方式向用户显示系统负载

文件系统

tload 命令使用 /proc/loadavg 作为信息源，该文件典型的内容如下

Terminal window
❯ cat /proc/loadavg
3.06 2.61 2.77 8/2609 94056

解析

根据内核文档我们可以知道

Load average of last 1, 5 & 15 minutes;

number of processes currently runnable (running or on ready queue); total number of processes in system; last pid created. All fields are separated by one space except “number of processes currently runnable” and “total number of processes in system”, which are separated by a slash (‘/’). Example: 0.61 0.61 0.55 3/828 22084

那么对于以上输出的例子，我们可以认为其意义如下

3.06 2.61 2.77 8/2609 94056
|--| |--| |--| |----| |---|
 |     |    |    |      |--- 最后创建的 PID
 |     |    |    |---------- 当前可运行进程数/系统中总进程数
 |     |    |--------------- 最近 15 分钟的平均负载
 |     |-------------------- 最近 5 分钟的平均负载
 |-------------------------- 最近 1 分钟的平均负载

因此我们可以根据如上内容来设计数据结构

pub struct LoadAvg {
    load1: u64,
    load5: u64,
    load15: u64,
    runnable: u64,
    total: u64,
    last_pid: u64,
}

参考文献

vmstat 命令

slabtop 命令

实时显示内核的 slab 缓存信息

slab 是什么

slab 是一种 Linux 通用的内存分配器，其实现原理和工作原理不是本次 GSoC 的一部分，但可以通过 Kernel Document 获得相关的理论知识

文件系统

slabtop 使用 /proc/slabinfo 作为信息源，典型的输入如下(已作截断，并且已经对齐)

访问该文件需要 root 权限。

Terminal window
slabinfo - version: 2.1
# name              <active_objs>   <num_objs>  <objsize>   <objperslab>    <pagesperslab>  : tunables   <limit> <batchcount> <sharedfactor>       : slabdata <active_slabs> <num_slabs> <sharedavail>
nf_conntrack_expect 0               0           208         39              2               : tunables                0       0    0                    : slabdata      0      0      0
nf_conntrack        736             736         256         32              2               : tunables                0       0    0                    : slabdata     23     23      0
QIPCRTR             78              78          832         39              8               : tunables                0       0    0                    : slabdata      2      2      0
ovl_inode           585             585         720         45              8               : tunables                0       0    0                    : slabdata     13     13      0
kvm_vcpu            0               0           7288        4               8               : tunables                0       0    0                    : slabdata      0      0      0
x86_emulator        0               0           2656        12              8               : tunables                0       0    0                    : slabdata      0      0      0
fat_inode_cache     205             328         792         41              8               : tunables                0       0    0                    : slabdata      8      8      0

其中第一行不作解析，声明 slabinfo 的版本

第二行声明每个元素的意义

将该输出换作表格形式后如下

nameactive_objsnum_objsobjsizeobjperslabpagesperslabtunableslimitbatchcountsharedfactorslabdataactive_slabsnum_slabssharedavail
nf_conntrack_expect00208392tunables000slabdata000
nf_conntrack736736256322tunables000slabdata23230
QIPCRTR7878832398tunables000slabdata220
ovl_inode585585720458tunables000slabdata13130
kvm_vcpu00728848tunables000slabdata000
x86_emulator002656128tunables000slabdata000
fat_inode_cache205328792418tunables000slabdata880

解析

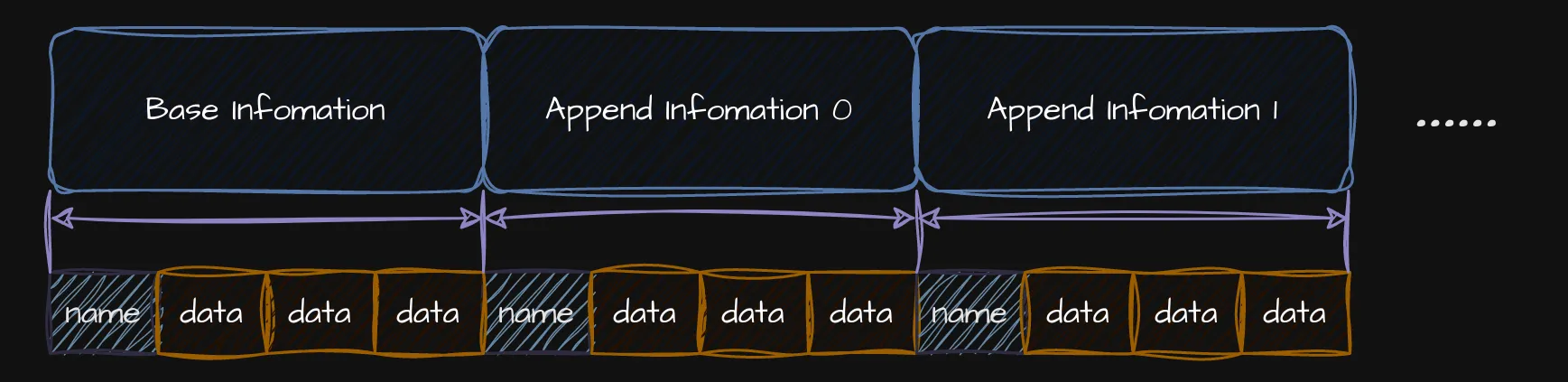

根据以上的表格，我们可以发现该文件数据部分的格式实际上依赖第二行的 meta 格式，因此我们可以认为其格式如下

分析 meta

Terminal window
# name            <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>

最终结论

type SlabInfo = Vec<HashMap<String, u64>>;

参考文献

slabinfo 迭代记录

slabinfo 文件总共有三个版本

  • 1.0 Present throughout the Linux 2.2.x kernel series.
  • 1.1 Present in the Linux 2.4.x kernel series.
  • 1.2 A format that was briefly present in the Linux 2.5 development series.
  • 2.0 Present in Linux 2.6.x kernels up to and including Linux 2.6.9.
  • 2.1 The current format, which first appeared in Linux 2.6.10.

当前使用的版本为 2.1，而包含 slabinfo2.1 的内核为 2.6.10，第一次出现已经是接近 20 年前了，并且目前没有出现想要修改 slabinfo 文件的请求，因此认为该文件的内容和格式在较长时间内不会改变

pgrep 命令

通过名称来查找 PID

文件系统

pgrep 命令依赖于 /proc/<PID> 作为输入源，该部分文档见 Kernel Archive

pid 号在程序结束后会被删除。但有些清空 pid 会保留在/proc 文件系统里，这种情况一般是因为僵尸进程。

解析

进程启动时间

pgrep 命令还实现了判断哪个进程最先创建和哪个进程最后创建，这部分功能通过读取 /proc/self/stat 实现。

以空格为分割，该文件的第 21 个元素即为该进程的 start_time（下标从 0 开始）。

但 start_time 并不唯一对应一个进程，因此在对 start_time 排序结束后需要对相同的 start_time 的进程的 pid 进行排序（存疑，但确实如此）。

参考文献
